Bei industriellen Schraubprozessen zählt nicht allein das richtige Drehmoment. Ebenso wichtig ist, dass der Werker unmittelbar erkennt, ob eine Verschraubung korrekt ausgeführt wurde. Gerade bei kurzen Taktzeiten müssen solche Rückmeldungen eindeutig sein, ohne den Arbeitsablauf unnötig zu unterbrechen. Mit den gesteuerten EPD-Pistolenschraubern verbindet Desoutter präzise Schraubtechnik mit einem durchdachten Bedienkonzept. Optische, akustische und haptische Signale informieren direkt über das Ergebnis der Verschraubung. Gleichzeitig wurde die Baureihe für eine ergonomische Handhabung und den dauerhaften Einsatz in industriellen Produktionsumgebungen entwickelt.

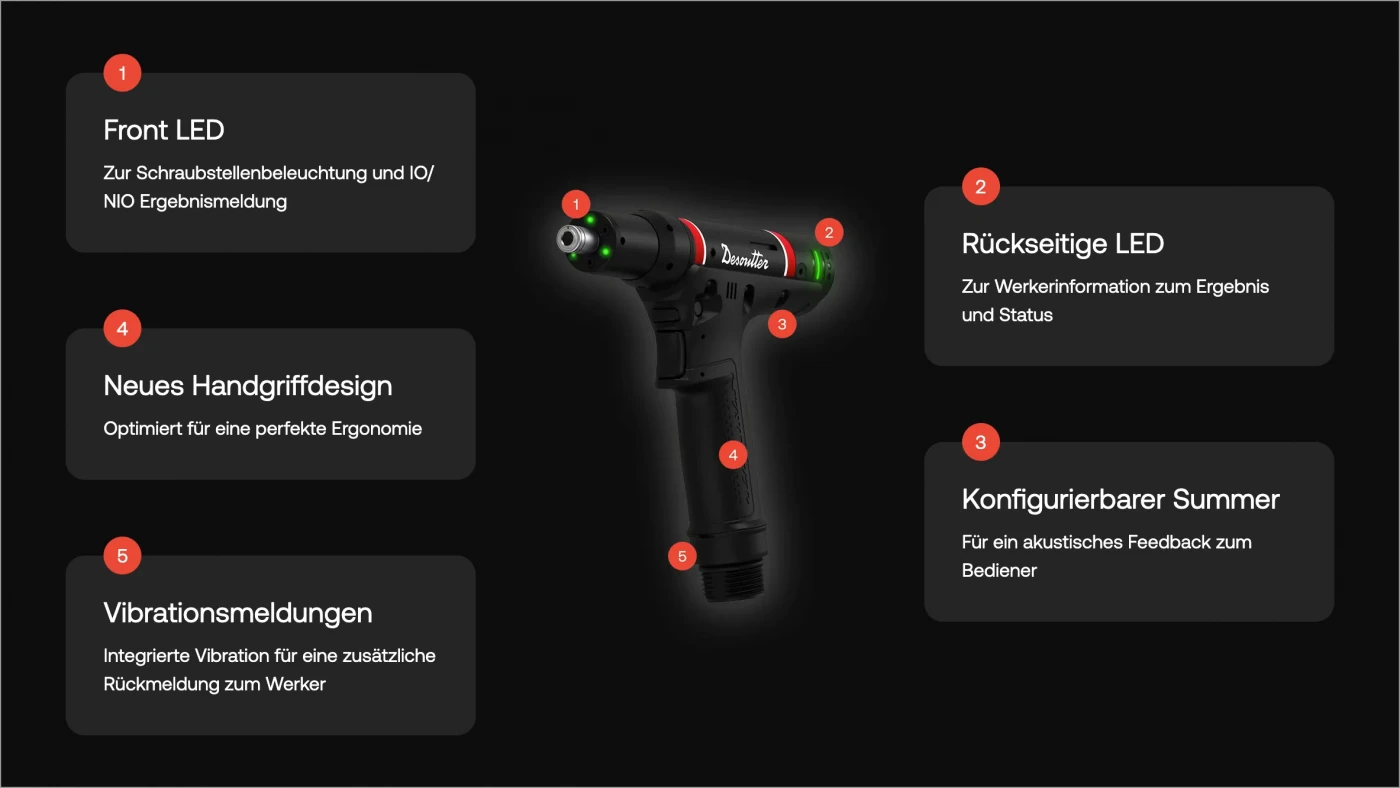

Eine LED an der Vorderseite beleuchtet die Schraubstelle und zeigt zugleich das Ergebnis der Verschraubung an. Zusätzliche LEDs auf der Rückseite bleiben während der Arbeit gut sichtbar und informieren über Ergebnis und Werkzeugstatus.
Ergänzt wird die optische Anzeige durch einen integrierten Summer und eine Vibrationsmeldung. Beide Funktionen können über die Desoutter-Software CVI Config konfiguriert und an den jeweiligen Montageprozess angepasst werden.Damit stehen drei unterschiedliche Signale zur Verfügung:
Das ist vor allem an Arbeitsplätzen sinnvoll, an denen einzelne Signale nur eingeschränkt wahrgenommen werden können. In einer lauten Produktionsumgebung kann beispielsweise die Vibrationsmeldung eine wichtige Ergänzung zur akustischen Anzeige sein.
Ein industrieller Schrauber wird während einer Schicht viele Male aufgenommen, angesetzt und betätigt. Gewicht, Griffgestaltung und Bewegungsfreiheit wirken sich deshalb unmittelbar auf die Belastung des Werkers aus.
Desoutter hat für die EPD-Serie nicht nur den Handgriff überarbeitet. Auch das Werkzeugkabel wurde dünner, leichter und flexibler gestaltet. Die kompakte Pistolenform erleichtert das einhändige Ansetzen an der Schraubstelle. Hohe Drehzahlen ermöglichen zugleich kurze Verschraubungszeiten.
Ein staub- und ölgeschützter Starttaster sowie die robuste Ausführung sind auf den Einsatz unter industriellen Bedingungen ausgerichtet.
Die EPD-Serie umfasst mehr als 30 Modelle und deckt einen Drehmomentbereich von 1 bis 110 Nm ab. Dadurch lässt sich das Werkzeug für unterschiedliche Montageaufgaben konfigurieren – von kleineren Schraubverbindungen bis zu Anwendungen mit deutlich höheren Drehmomenten.
Die Schrauber können unter anderem mit der AXON-Plattform sowie verschiedenen CVI3-Steuerungen von Desoutter betrieben werden. Abhängig von der eingesetzten Steuerung lassen sich Schraubprogramme verwalten sowie Ergebnisse und Prozessdaten erfassen.
Eine weitere Möglichkeit bietet die eCompass-Funktion. Ein integriertes Gyroskop erfasst Bewegungen des Werkers während des Schraubvorgangs und bezieht sie in die Ermittlung des tatsächlichen Drehwinkels ein. Dadurch kann der Drehwinkel der Schraubverbindung genauer von der Bewegung des Werkzeugs unterschieden werden.
Bei geeigneten Anwendungen können so mechanische Drehmomentstützen vermieden werden, die andernfalls für eine kontrollierte Drehwinkelerfassung erforderlich wären. Gleichzeitig unterstützt die Funktion die Rückverfolgbarkeit, da Motorwinkel, Werkzeugbewegung und resultierender Drehwinkel dokumentiert werden können.
Welcher Schrauber und welche Steuerung geeignet sind, hängt von mehreren Faktoren ab: dem erforderlichen Drehmoment, der Schraubfallhärte, den Taktzeiten, der Arbeitsplatzgestaltung und den Anforderungen an Dokumentation und Rückverfolgbarkeit.
Die Sehrbrock GmbH betrachtet deshalb nicht nur das einzelne Werkzeug. Gemeinsam mit dem Kunden werden der Montageprozess und die Arbeitsumgebung analysiert. Darauf aufbauend entsteht eine Schraublösung, die Werkzeug, Steuerung, Ergonomie und Qualitätssicherung sinnvoll miteinander verbindet.
Sie möchten einen bestehenden Schraubarbeitsplatz optimieren oder eine neue Montagelösung planen? Sprechen Sie uns an.
